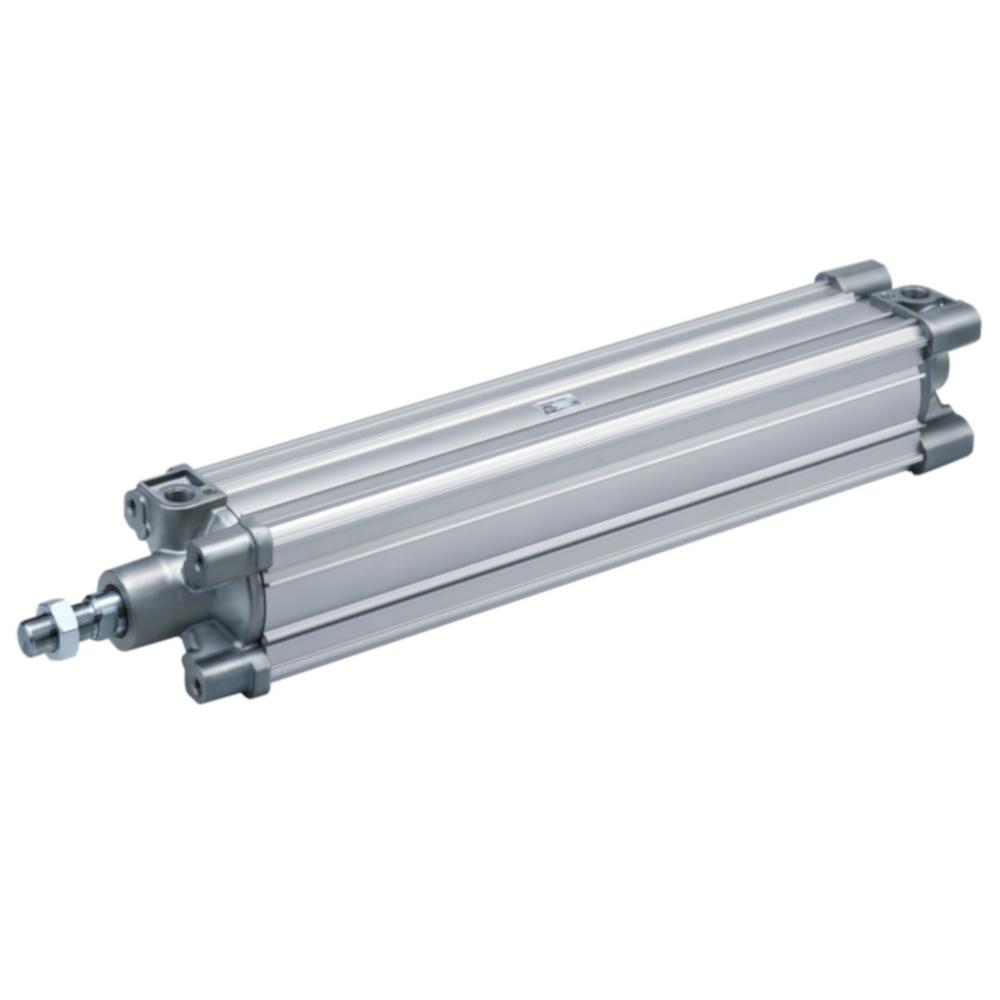

SMC trykluftcylinder CP96KB - ISO15552 - dobbeltvirkende - grundudførelse - drejesikret standardstempelstang

Indsatsområde
  • SMC trykluftcylinderen CP96KB anvendes inden for maskinbyg og industriel automatisering til lineære bevægelser.
  • Typiske anvendelsestilfælde er positionerings-, fremførings- og håndteringsopgaver i pneumatiske systemer.
  • Den dobbeltvirkende udførelse muliggør en kontrolleret bevægelse i begge retninger.
  • Kombinationen af pneumatisk og elastisk dæmpning understøtter applikationer med højere hastigheder og dynamiske bevægelser.
  • Serie CP96K tilbyder forskellige monteringsmuligheder og er designet til industriel brug.
Beskrivelse
  • SMC trykluftcylinderen CP96KB er en dobbeltvirkende ISO-standardcylinder iht. ISO 15552 i grundudførelse med drejesikret standardstempelstang.
  • Den drejesikrede stempelstang forhindrer rotation og sikrer en præcis lineær bevægelse.
  • Cylinderen er udstyret med pneumatisk dæmpning i begge ender samt pneumatisk slutdæmpning.
Tekniske data
  • Materiale cylinderhoved, cylinderdæksel, cylinderrør, stempel - aluminiumslegering
  • Materiale stempelstang - rustfrit stål
  • Materiale dæmpning - urethan
  • Materiale pakninger - NBR
  • Virkemåde - dobbeltvirkende
  • Medium - trykluft
  • min. driftstryk - 0,5 bar
  • maks. driftstryk - 10 bar
  • Prøvetryk - 15 bar
  • Omgivelses- og medietemperatur - -20 til 70°C (ikke frossen)
  • Smøring - ikke påkrævet (levetidssmurt)
  • Stempelhastighed - 50 til 1000 mm/s
  • Tilladt slaglængdetolerance - Slaglængde op til 500 - +2, Slaglængde 501 til 1000 - +2,4
  • Dæmpning - pneumatisk og elastisk dæmpning i begge sider
  • Montering - grundudførelse
  • Drejningstolerance - ±0,3° eller ±0,5°
  • Tilladt drejningsmoment - 0,25 til 0,79 N·m
  • Pneumatisk tilslutning - G 1/8" til G 1/2"
  • Stempelstangsgevind - M10 x 1,25 til M20 x 1,5
  • Stempel-Ø - 32 til 100 mm
  • Slaglængde - 25 til 800 mm
  • Bredde / højde - 47 til 118 mm
  • Længde - 171 til 1033 mm
  • Vægt - 530 til 20260 g
  • Pris pr. styk
Vis mere ...
vis mindre...
Fra DKK 1.140,00
inkl. momsDKK 1.140,00
plus DKK 120,00 fragt
Tilgængelig i model 74
Vælg udførelse...

Har du spørgsmål?
Du har brug for hjælp!
+46(0)570711622
Udførelse (74)
grænse udvælgelse
Stempel-Ø
Slaglængde
Pneumatisk tilslutning
Drejningstolerance
Tilladt drejningsmoment
Del-nr.
Type
74 Vis alle versioner
Anzeigen als liste Tabel
Artikel-nr. Stempel-Ø Slaglængde Pneumatisk tilslutning Drejningstolerance Tilladt drejningsmoment Del-nr. Type pris ex. moms
206301455742 32 mm 25 mm G 1/8" ±0,5° 0,25 N·m 01455742 CP96KB32-25C
DKK 1.140,00
inkl. momsDKK 1.140,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455753 32 mm 50 mm G 1/8" ±0,5° 0,25 N·m 01455753 CP96KB32-50C
DKK 1.150,00
inkl. momsDKK 1.150,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455759 32 mm 80 mm G 1/8" ±0,5° 0,25 N·m 01455759 CP96KB32-80C
DKK 1.170,00
inkl. momsDKK 1.170,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455752 32 mm 100 mm G 1/8" ±0,5° 0,25 N·m 01453220 CP96KB32-100C
DKK 1.180,00
inkl. momsDKK 1.180,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455731 32 mm 125 mm G 1/8" ±0,5° 0,25 N·m 01455731 CP96KB32-125C
DKK 1.200,00
inkl. momsDKK 1.200,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455734 32 mm 160 mm G 1/8" ±0,5° 0,25 N·m 01455734 CP96KB32-160C
DKK 1.220,00
inkl. momsDKK 1.220,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455738 32 mm 200 mm G 1/8" ±0,5° 0,25 N·m 01455738 CP96KB32-200C
DKK 1.240,00
inkl. momsDKK 1.240,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455743 32 mm 250 mm G 1/8" ±0,5° 0,25 N·m 01455743 CP96KB32-250C
DKK 1.280,00
inkl. momsDKK 1.280,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455747 32 mm 320 mm G 1/8" ±0,5° 0,25 N·m 01455747 CP96KB32-320C
DKK 1.320,00
inkl. momsDKK 1.320,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301439064 32 mm 400 mm G 1/8" ±0,5° 0,25 N·m 01439064 CP96KB32-400C
DKK 1.370,00
inkl. momsDKK 1.370,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455755 32 mm 500 mm G 1/8" ±0,5° 0,25 N·m 01455755 CP96KB32-500C
DKK 1.440,00
inkl. momsDKK 1.440,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455782 40 mm 25 mm G 1/4" ±0,5° 0,45 N·m 01455768 CP96KB40-25C
DKK 1.300,00
inkl. momsDKK 1.300,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455788 40 mm 50 mm G 1/4" ±0,5° 0,45 N·m 01455780 CP96KB40-50C
DKK 1.320,00
inkl. momsDKK 1.320,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455791 40 mm 80 mm G 1/4" ±0,5° 0,45 N·m 01455782 CP96KB40-80C
DKK 1.340,00
inkl. momsDKK 1.340,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455760 40 mm 100 mm G 1/4" ±0,5° 0,45 N·m 01455760 CP96KB40-100C
DKK 1.360,00
inkl. momsDKK 1.360,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455762 40 mm 125 mm G 1/4" ±0,5° 0,45 N·m 01455762 CP96KB40-125C
DKK 1.390,00
inkl. momsDKK 1.390,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455765 40 mm 160 mm G 1/4" ±0,5° 0,45 N·m 01455765 CP96KB40-160C
DKK 1.410,00
inkl. momsDKK 1.410,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455781 40 mm 200 mm G 1/4" ±0,5° 0,45 N·m 01455767 CP96KB40-200C
DKK 1.450,00
inkl. momsDKK 1.450,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455780 40 mm 250 mm G 1/4" ±0,5° 0,45 N·m 01455769 CP96KB40-250C
DKK 1.490,00
inkl. momsDKK 1.490,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455783 40 mm 320 mm G 1/4" ±0,5° 0,45 N·m 01455774 CP96KB40-320C
DKK 1.550,00
inkl. momsDKK 1.550,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455784 40 mm 400 mm G 1/4" ±0,5° 0,45 N·m 01455777 CP96KB40-400C
DKK 1.620,00
inkl. momsDKK 1.620,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455786 40 mm 500 mm G 1/4" ±0,5° 0,45 N·m 01455781 CP96KB40-500C
DKK 1.580,00
inkl. momsDKK 1.580,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455801 50 mm 25 mm G 1/4" ±0,5° 0,64 N·m 01455790 CP96KB50-25C
DKK 1.520,00
inkl. momsDKK 1.520,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455806 50 mm 50 mm G 1/4" ±0,5° 0,64 N·m 01455798 CP96KB50-50C
DKK 1.540,00
inkl. momsDKK 1.540,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455811 50 mm 80 mm G 1/4" ±0,5° 0,64 N·m 01455802 CP96KB50-80C
DKK 1.570,00
inkl. momsDKK 1.570,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455790 50 mm 100 mm G 1/4" ±0,5° 0,64 N·m 01455783 CP96KB50-100C
DKK 1.600,00
inkl. momsDKK 1.600,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455794 50 mm 125 mm G 1/4" ±0,5° 0,64 N·m 01455784 CP96KB50-125C
DKK 1.630,00
inkl. momsDKK 1.630,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455796 50 mm 160 mm G 1/4" ±0,5° 0,64 N·m 01455786 CP96KB50-160C
DKK 1.540,00
inkl. momsDKK 1.540,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455799 50 mm 200 mm G 1/4" ±0,5° 0,64 N·m 01455788 CP96KB50-200C
DKK 1.580,00
inkl. momsDKK 1.580,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455798 50 mm 250 mm G 1/4" ±0,5° 0,64 N·m 01455791 CP96KB50-250C
DKK 1.630,00
inkl. momsDKK 1.630,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455802 50 mm 320 mm G 1/4" ±0,5° 0,64 N·m 01455794 CP96KB50-320C
DKK 1.700,00
inkl. momsDKK 1.700,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455803 50 mm 400 mm G 1/4" ±0,5° 0,64 N·m 01455796 CP96KB50-400C
DKK 1.780,00
inkl. momsDKK 1.780,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455804 50 mm 500 mm G 1/4" ±0,5° 0,64 N·m 01455799 CP96KB50-500C
DKK 1.880,00
inkl. momsDKK 1.880,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455809 50 mm 600 mm G 1/4" ±0,5° 0,64 N·m 01455801 CP96KB50-600C
DKK 1.980,00
inkl. momsDKK 1.980,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455819 63 mm 25 mm G 3/8" ±0,5° 0,64 N·m 01455810 CP96KB63-25C
DKK 1.660,00
inkl. momsDKK 1.660,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455826 63 mm 50 mm G 3/8" ±0,5° 0,64 N·m 01455816 CP96KB63-50C
DKK 1.690,00
inkl. momsDKK 1.690,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455829 63 mm 80 mm G 3/8" ±0,5° 0,64 N·m 01455821 CP96KB63-80C
DKK 1.720,00
inkl. momsDKK 1.720,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455810 63 mm 100 mm G 3/8" ±0,5° 0,64 N·m 01455803 CP96KB63-100C
DKK 1.750,00
inkl. momsDKK 1.750,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455813 63 mm 125 mm G 3/8" ±0,5° 0,64 N·m 01455804 CP96KB63-125C
DKK 1.780,00
inkl. momsDKK 1.780,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455815 63 mm 160 mm G 3/8" ±0,5° 0,64 N·m 01455806 CP96KB63-160C
DKK 1.820,00
inkl. momsDKK 1.820,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455817 63 mm 200 mm G 3/8" ±0,5° 0,64 N·m 01455809 CP96KB63-200C
DKK 1.870,00
inkl. momsDKK 1.870,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455816 63 mm 250 mm G 3/8" ±0,5° 0,64 N·m 01455811 CP96KB63-250C
DKK 1.930,00
inkl. momsDKK 1.930,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455821 63 mm 320 mm G 3/8" ±0,5° 0,64 N·m 01455813 CP96KB63-320C
DKK 2.010,00
inkl. momsDKK 2.010,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455823 63 mm 400 mm G 3/8" ±0,5° 0,64 N·m 01455815 CP96KB63-400C
DKK 2.100,00
inkl. momsDKK 2.100,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455825 63 mm 500 mm G 3/8" ±0,5° 0,64 N·m 01455817 CP96KB63-500C
DKK 2.220,00
inkl. momsDKK 2.220,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455828 63 mm 600 mm G 3/8" ±0,5° 0,64 N·m 01455819 CP96KB63-600C
DKK 2.340,00
inkl. momsDKK 2.340,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301727067 80 mm 25 mm G 3/8" ±0,3° 0,79 N·m 01808191 CP96KB80-25C
DKK 2.110,00
inkl. momsDKK 2.110,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455851 80 mm 50 mm G 3/8" ±0,3° 0,79 N·m 01455838 CP96KB80-50C
DKK 2.250,00
inkl. momsDKK 2.250,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455850 80 mm 80 mm G 3/8" ±0,3° 0,79 N·m 01455845 CP96KB80-80C
DKK 2.290,00
inkl. momsDKK 2.290,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301808191 80 mm 100 mm G 3/8" ±0,3° 0,79 N·m 01455823 CP96KB80-100C
DKK 2.320,00
inkl. momsDKK 2.320,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455833 80 mm 125 mm G 3/8" ±0,3° 0,79 N·m 01455825 CP96KB80-125C
DKK 2.370,00
inkl. momsDKK 2.370,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455837 80 mm 160 mm G 3/8" ±0,3° 0,79 N·m 01455826 CP96KB80-160C
DKK 2.410,00
inkl. momsDKK 2.410,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455839 80 mm 200 mm G 3/8" ±0,3° 0,79 N·m 01455828 CP96KB80-200C
DKK 2.470,00
inkl. momsDKK 2.470,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455838 80 mm 250 mm G 3/8" ±0,3° 0,79 N·m 01455829 CP96KB80-250C
DKK 2.540,00
inkl. momsDKK 2.540,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455843 80 mm 320 mm G 3/8" ±0,3° 0,79 N·m 01455833 CP96KB80-320C
DKK 2.650,00
inkl. momsDKK 2.650,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455846 80 mm 400 mm G 3/8" ±0,3° 0,79 N·m 01455837 CP96KB80-400C
DKK 2.770,00
inkl. momsDKK 2.770,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455845 80 mm 500 mm G 3/8" ±0,3° 0,79 N·m 01455839 CP96KB80-500C
DKK 2.910,00
inkl. momsDKK 2.910,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455847 80 mm 600 mm G 3/8" ±0,3° 0,79 N·m 01727067 CP96KB80-600C
DKK 2.920,00
inkl. momsDKK 2.920,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455848 80 mm 700 mm G 3/8" ±0,3° 0,79 N·m 01455843 CP96KB80-700C
DKK 3.210,00
inkl. momsDKK 3.210,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455849 80 mm 800 mm G 3/8" ±0,3° 0,79 N·m 01455846 CP96KB80-800C
DKK 3.360,00
inkl. momsDKK 3.360,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455714 100 mm 25 mm G 1/2" ±0,3° 0,79 N·m 01455714 CP96KB100-25C
DKK 2.910,00
inkl. momsDKK 2.910,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455720 100 mm 50 mm G 1/2" ±0,3° 0,79 N·m 01455720 CP96KB100-50C
DKK 2.810,00
inkl. momsDKK 2.810,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455726 100 mm 80 mm G 1/2" ±0,3° 0,79 N·m 01455726 CP96KB100-80C
DKK 3.000,00
inkl. momsDKK 3.000,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455709 100 mm 100 mm G 1/2" ±0,3° 0,79 N·m 01455709 CP96KB100-100C
DKK 3.030,00
inkl. momsDKK 3.030,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455710 100 mm 125 mm G 1/2" ±0,3° 0,79 N·m 01455710 CP96KB100-125C
DKK 3.080,00
inkl. momsDKK 3.080,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455712 100 mm 160 mm G 1/2" ±0,3° 0,79 N·m 01455712 CP96KB100-160C
DKK 3.130,00
inkl. momsDKK 3.130,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455713 100 mm 200 mm G 1/2" ±0,3° 0,79 N·m 01455713 CP96KB100-200C
DKK 3.200,00
inkl. momsDKK 3.200,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455715 100 mm 250 mm G 1/2" ±0,3° 0,79 N·m 01455715 CP96KB100-250C
DKK 3.280,00
inkl. momsDKK 3.280,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455717 100 mm 320 mm G 1/2" ±0,3° 0,79 N·m 01455717 CP96KB100-320C
DKK 3.400,00
inkl. momsDKK 3.400,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455719 100 mm 400 mm G 1/2" ±0,3° 0,79 N·m 01455719 CP96KB100-400C
DKK 3.540,00
inkl. momsDKK 3.540,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455721 100 mm 500 mm G 1/2" ±0,3° 0,79 N·m 01455721 CP96KB100-500C
DKK 3.700,00
inkl. momsDKK 3.700,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301733791 100 mm 600 mm G 1/2" ±0,3° 0,79 N·m 01733791 CP96KB100-600C
DKK 3.690,00
inkl. momsDKK 3.690,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455724 100 mm 700 mm G 1/2" ±0,3° 0,79 N·m 01455724 CP96KB100-700C
DKK 4.040,00
inkl. momsDKK 4.040,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
206301455727 100 mm 800 mm G 1/2" ±0,3° 0,79 N·m 01455727 CP96KB100-800C
DKK 4.210,00
inkl. momsDKK 4.210,00
plus DKK 120,00 fragt
Tilbehør til denne artikel
Tilbehør til denne artikel
Bedømmelser


Der blev ikke afgivet en bedømmelse endnu
søgeord: SMC, Pneumatik, 01455742, 01455753, 01455759, 01453220, 01455731, 01455734, 01455738, 01455743, 01455747, 01439064, 01455755, 01455768, 01455780, 01455782, 01455760, 01455762, 01455765, 01455767, 01455769, 01455774, 01455777, 01455781, 01455790, 01455798, 01455802, 01455783, 01455784, 01455786, 01455788, 01455791, 01455794, 01455796, 01455799, 01455801, 01455810, 01455816, 01455821, 01455803, 01455804, 01455806, 01455809, 01455811, 01455813, 01455815, 01455817, 01455819, 01808191, 01455838, 01455845, 01455823, 01455825, 01455826, 01455828, 01455829, 01455833, 01455837, 01455839, 01727067, 01455843, 01455846, 01455714, 01455720, 01455726, 01455709, 01455710, 01455712, 01455713, 01455715, 01455717, 01455719, 01455721, 01733791, 01455724, 01455727, CP96KB32-25C, CP96KB32-50C, CP96KB32-80C, CP96KB32-100C, CP96KB32-125C, CP96KB32-160C, CP96KB32-200C, CP96KB32-250C, CP96KB32-320C, CP96KB32-400C, CP96KB32-500C, CP96KB40-25C, CP96KB40-50C, CP96KB40-80C, CP96KB40-100C, CP96KB40-125C, CP96KB40-160C, CP96KB40-200C, CP96KB40-250C, CP96KB40-320C, CP96KB40-400C, CP96KB40-500C, CP96KB50-25C, CP96KB50-50C, CP96KB50-80C, CP96KB50-100C, CP96KB50-125C, CP96KB50-160C, CP96KB50-200C, CP96KB50-250C, CP96KB50-320C, CP96KB50-400C, CP96KB50-500C, CP96KB50-600C, CP96KB63-25C, CP96KB63-50C, CP96KB63-80C, CP96KB63-100C, CP96KB63-125C, CP96KB63-160C, CP96KB63-200C, CP96KB63-250C, CP96KB63-320C, CP96KB63-400C, CP96KB63-500C, CP96KB63-600C, CP96KB80-25C, CP96KB80-50C, CP96KB80-80C, CP96KB80-100C, CP96KB80-125C, CP96KB80-160C, CP96KB80-200C, CP96KB80-250C, CP96KB80-320C, CP96KB80-400C, CP96KB80-500C, CP96KB80-600C, CP96KB80-700C, CP96KB80-800C, CP96KB100-25C, CP96KB100-50C, CP96KB100-80C, CP96KB100-100C, CP96KB100-125C, CP96KB100-160C, CP96KB100-200C, CP96KB100-250C, CP96KB100-320C, CP96KB100-400C, CP96KB100-500C, CP96KB100-600C, CP96KB100-700C, CP96KB100-800C, Trykluftcylinder CP96KB, ISO 15552 cylinder, dobbeltvirkende, drejesikret stempelstang, standardstempelstang, SMC CP96K, pneumatisk dæmpning, elastisk dæmpning, Pneumatikcylinder, Maskinbyg, Automatiseringsteknik, CP96, CP96K, CP96KB

© 2026 ESSKA.se Teknik AB. Alle rettigheder forbeholdes.
