Indsatsområde
- CM2B-Z pneumatiske cylinder fra SMC anvendes i industriel automation til lineære bevægelser i begge retninger.
- Den er velegnet til applikationer, hvor kontrolleret bevægelse er påkrævet under ud- og tilbagetrækning.
- Det store udvalg af monteringsmuligheder giver en meget høj grad af designfrihed, så cylinderen kan anvendes i næsten alle pick & place-, positionerings- og fastspændingsapplikationer.
- Typiske anvendelser omfatter positionering, fodring og håndteringsopgaver.

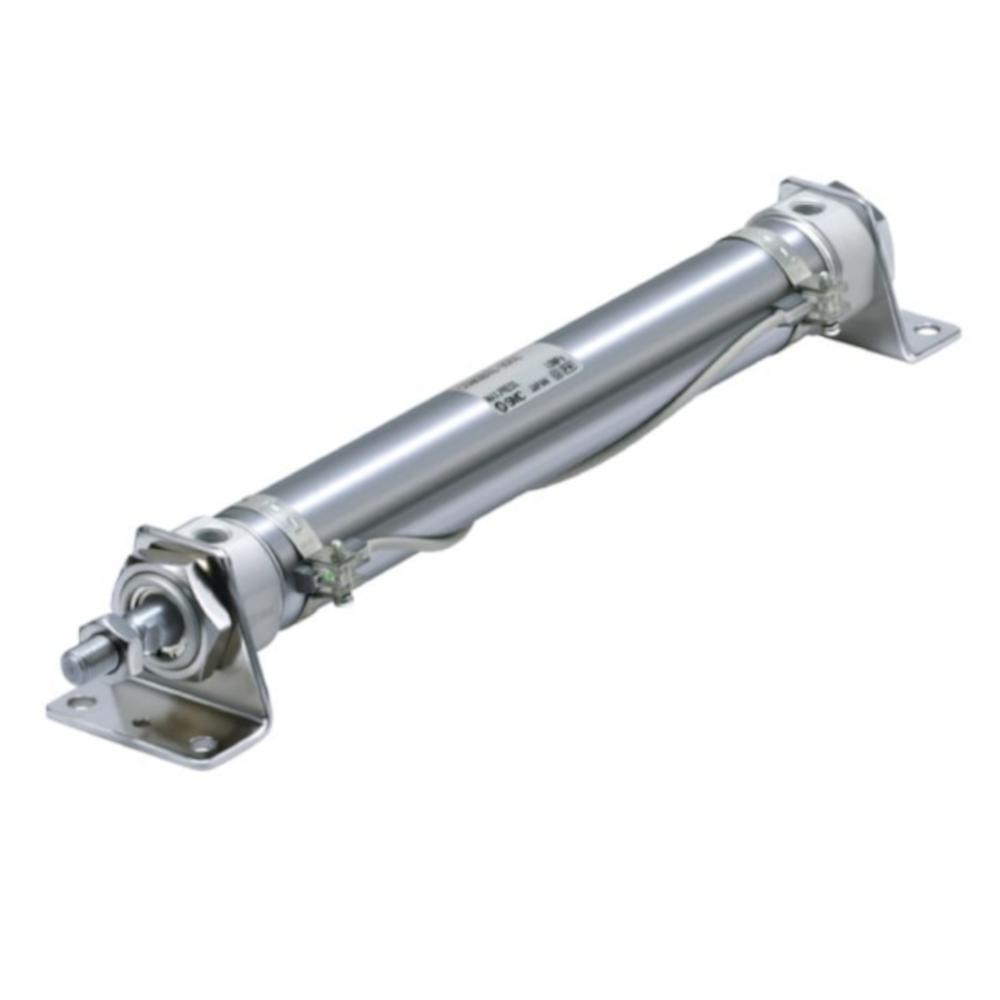

- CM2B-Z pneumatiske cylinder fra SMC er en dobbeltvirkende cylinder med en stempelstang med udvendigt gevind.
- Endepositionsdæmpningen er udført som elastisk dæmpning.
- Cylinderen er designet til drift med trykluft og er smurt for levetiden.
- Basisversionen muliggør kompakt integration i maskiner og enheder.
- Designet af CM2-serien er gearet til jævn gang med lav friktion.
- Topstykke, cylinderdæksel, stempelmateriale - anodiseret aluminiumlegering
- Cylinderrørmateriale - rustfrit stål
- Stempelstangmateriale - kulstofstål, hårdforkromet
- Dæmpningsskivemateriale - plastik (Ø 25 eller større)
- Tætningsmateriale - NBR
- Funktionsmåde - dobbeltvirkende, standard stempelstang
- Version - pneumatisk
- Maks. driftstryk - 10 bar
- Minimum driftstryk - 0,5 bar
- Testtryk - 15 bar
- Omgivelses- og medietemperatur -10 til 70 °C (ikke frossen)
- Smøring - Ikke påkrævet (livstidssmurt)
- Stempelhastighed - 50 til 750 mm/s
- Dæmpning - elastisk dæmpning
- Slaglængdetolerance - +1,4 mm
- Montering - basisversion (centreringsstift på begge sider)
- Tilladt kinetisk energi - 0,27 til 1,2 J
- Pneumatisk tilslutning - G 1/8" eller G 1/4"
- Stempelstanggevind - M8 x 1,25 til M14 x 1,5
- Stempeldiameter 20 til 40 mm
- Slaglængde - 25 til 300 mm
- Bredde/højde - 24 til 42,5 mm
- Længde - 141 til 454 mm
- Vægt - 160 til 1340 g
