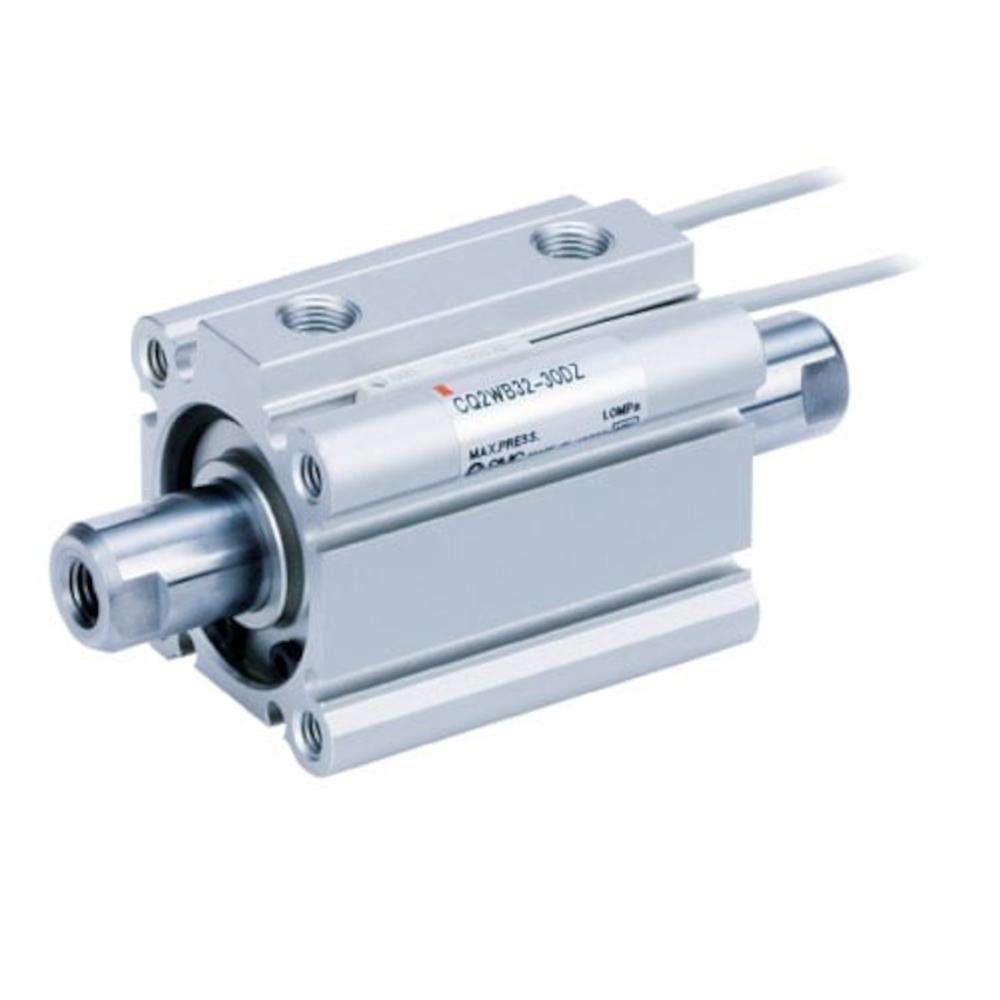

SMC kompaktcylinder CQ2KWB-DM - ​​dobbeltvirkende - gennemgående boring - rotationssikker gennemgående stempelstang med udvendigt gevind - uden dæmpning

Indsatsområde
  • Den kompakte cylinder SMC CQ2KWB-DM anvendes inden for maskinteknik og automationsteknologi til lineære bevægelsesopgaver.
  • Den er velegnet til applikationer, hvor en vridningssikker kraftoverførsel er påkrævet.
  • Cylinderen med en gennemgående stempelstang anvendes, når der skal anvendes kræfter på begge sider af cylinderen.
  • Det dobbeltvirkende design anvendes, når der kræves kontrolleret bevægelse i begge retninger.
Beskrivelse
  • SMC CQ2KWB-DM kompaktcylinderen er en dobbeltvirkende pneumatisk cylinder med gevindboringer på begge sider og en vridsikker, gennemgående stempelstang.
  • Den vridsikre, kontinuerlige stempelstang forhindrer rotation og muliggør præcis lineær bevægelse samt kraftudveksling på begge sider af cylinderen.
  • Stempelstangenden er udstyret med et udvendigt gevind.
  • Cylinderen er designet uden dæmpning og er beregnet som en kompakt serie til pneumatiske applikationer.
  • Det gennemgående hul muliggør montering med gennemgående bolte direkte på monteringsfladen.
Tekniske data
  • Materialehus, stempel, topstykke - aluminiumlegering
  • Stempelstangmateriale - rustfrit stål
  • Tætningsmateriale - NBR
  • Funktion - Dobbeltvirkende, gennemgående stempelstang (rotationssikker)
  • Medium - Trykluft
  • Testtryk - 15 bar
  • Maksimalt driftstryk - 10 bar
  • Minimum driftstryk - 0,7 eller 0,5 bar
  • Omgivelses- og medietemperatur -10 til 70 °C (ikke frossen)
  • Smøring - Ikke påkrævet (livstidssmurt)
  • Stempelhastighed - 50 til 500 mm/s
  • Dæmpning - Uden dæmpning
  • Tilladt kinetisk energi - 0,038 til 0,09 J
  • Stempelstangens rotationstolerance - ±2° (stempel Ø 12 mm) eller ±1° (stempel Ø 16 til 25 mm)
  • Pneumatisk tilslutning - M5 x 0,8
  • Stempelstanggevind - udvendigt gevind M6 x 1,0 til M10 x 1,25
  • Bredde / Højde - 29 til 40 mm
  • Længde - 72 til 182 mm
  • Vægt - 72 til 331 g
  • Pris pr. stk.
Vis mere ...
vis mindre...
Fra DKK 575,00
inkl. momsDKK 575,00
plus DKK 120,00 fragt
Tilgængelig i model 15
Vælg udførelse...

Har du spørgsmål?
Du har brug for hjælp!
+46(0)570711622
Udførelse (15)
Varenr.: 206402169688
Udførelse
Stempeldiameter16 mm
Hub5 mm
StempelstanggevindM6 x 1,0
minimalt driftstryk0,7 bar
tilladt kinetisk energi0,038 J
Varenummer02169688
typeCQ2KWB16-5DM
DKK 575,00
inkl. momsDKK 575,00
plus DKK 120,00 fragt
Leveringstid uger
Varenr.: 206400374775
Udførelse
Stempeldiameter16 mm
Hub15 mm
StempelstanggevindM6 x 1,0
minimalt driftstryk0,7 bar
tilladt kinetisk energi0,038 J
Varenummer00374775
typeCQ2KWB16-15DM
DKK 608,00
inkl. momsDKK 608,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206400513158
Udførelse
Stempeldiameter16 mm
Hub20 mm
StempelstanggevindM6 x 1,0
minimalt driftstryk0,7 bar
tilladt kinetisk energi0,038 J
Varenummer00513158
typeCQ2KWB16-20DM
DKK 684,00
inkl. momsDKK 684,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206400285300
Udførelse
Stempeldiameter16 mm
Hub25 mm
StempelstanggevindM6 x 1,0
minimalt driftstryk0,7 bar
tilladt kinetisk energi0,038 J
Varenummer00285300
typeCQ2KWB16-25DM
DKK 696,00
inkl. momsDKK 696,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206401218014
Udførelse
Stempeldiameter16 mm
Hub30 mm
StempelstanggevindM6 x 1,0
minimalt driftstryk0,7 bar
tilladt kinetisk energi0,038 J
Varenummer01218014
typeCQ2KWB16-30DM
DKK 703,00
inkl. momsDKK 703,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206400750683
Udførelse
Stempeldiameter20 mm
Hub10 mm
StempelstanggevindM8 x 1,25
minimalt driftstryk0,5 bar
tilladt kinetisk energi0,055 J
Varenummer00750683
typeCQ2KWB20-10DM
DKK 671,00
inkl. momsDKK 671,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206401505719
Udførelse
Stempeldiameter20 mm
Hub15 mm
StempelstanggevindM8 x 1,25
minimalt driftstryk0,5 bar
tilladt kinetisk energi0,055 J
Varenummer01505719
typeCQ2KWB20-15DM
DKK 703,00
inkl. momsDKK 703,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206401676731
Udførelse
Stempeldiameter20 mm
Hub20 mm
StempelstanggevindM8 x 1,25
minimalt driftstryk0,5 bar
tilladt kinetisk energi0,055 J
Varenummer01676731
typeCQ2KWB20-20DM
DKK 722,00
inkl. momsDKK 722,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206401879709
Udførelse
Stempeldiameter20 mm
Hub40 mm
StempelstanggevindM8 x 1,25
minimalt driftstryk0,5 bar
tilladt kinetisk energi0,055 J
Varenummer01879709
typeCQ2KWB20-40DM
DKK 825,00
inkl. momsDKK 825,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206401517031
Udførelse
Stempeldiameter25 mm
Hub10 mm
StempelstanggevindM10 x 1,25
minimalt driftstryk0,5 bar
tilladt kinetisk energi0,09 J
Varenummer01517031
typeCQ2KWB25-10DM
DKK 778,00
inkl. momsDKK 778,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206400139554
Udførelse
Stempeldiameter25 mm
Hub15 mm
StempelstanggevindM10 x 1,25
minimalt driftstryk0,5 bar
tilladt kinetisk energi0,09 J
Varenummer00139554
typeCQ2KWB25-15DM
DKK 798,00
inkl. momsDKK 798,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206400873221
Udførelse
Stempeldiameter25 mm
Hub20 mm
StempelstanggevindM10 x 1,25
minimalt driftstryk0,5 bar
tilladt kinetisk energi0,09 J
Varenummer00873221
typeCQ2KWB25-20DM
DKK 817,00
inkl. momsDKK 817,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206401022890
Udførelse
Stempeldiameter25 mm
Hub25 mm
StempelstanggevindM10 x 1,25
minimalt driftstryk0,5 bar
tilladt kinetisk energi0,09 J
Varenummer01022890
typeCQ2KWB25-25DM
DKK 836,00
inkl. momsDKK 836,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206401365111
Udførelse
Stempeldiameter25 mm
Hub35 mm
StempelstanggevindM10 x 1,25
minimalt driftstryk0,5 bar
tilladt kinetisk energi0,09 J
Varenummer01365111
typeCQ2KWB25-35DM
DKK 880,00
inkl. momsDKK 880,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
Varenr.: 206400647222
Udførelse
Stempeldiameter25 mm
Hub50 mm
StempelstanggevindM10 x 1,25
minimalt driftstryk0,5 bar
tilladt kinetisk energi0,09 J
Varenummer00647222
typeCQ2KWB25-50DM
DKK 956,00
inkl. momsDKK 956,00
plus DKK 120,00 fragt
Leveringstid: 7-10 hverdage
