Indsatsområde
- Den kompakte cylinder SMC CQ2KB-DMZ anvendes inden for maskinteknik og automationsteknologi til lineære bevægelsesopgaver.
- Den er velegnet til applikationer, hvor en vridningssikker kraftoverførsel er påkrævet.
- Det dobbeltvirkende design anvendes, når der kræves kontrolleret bevægelse i begge retninger.

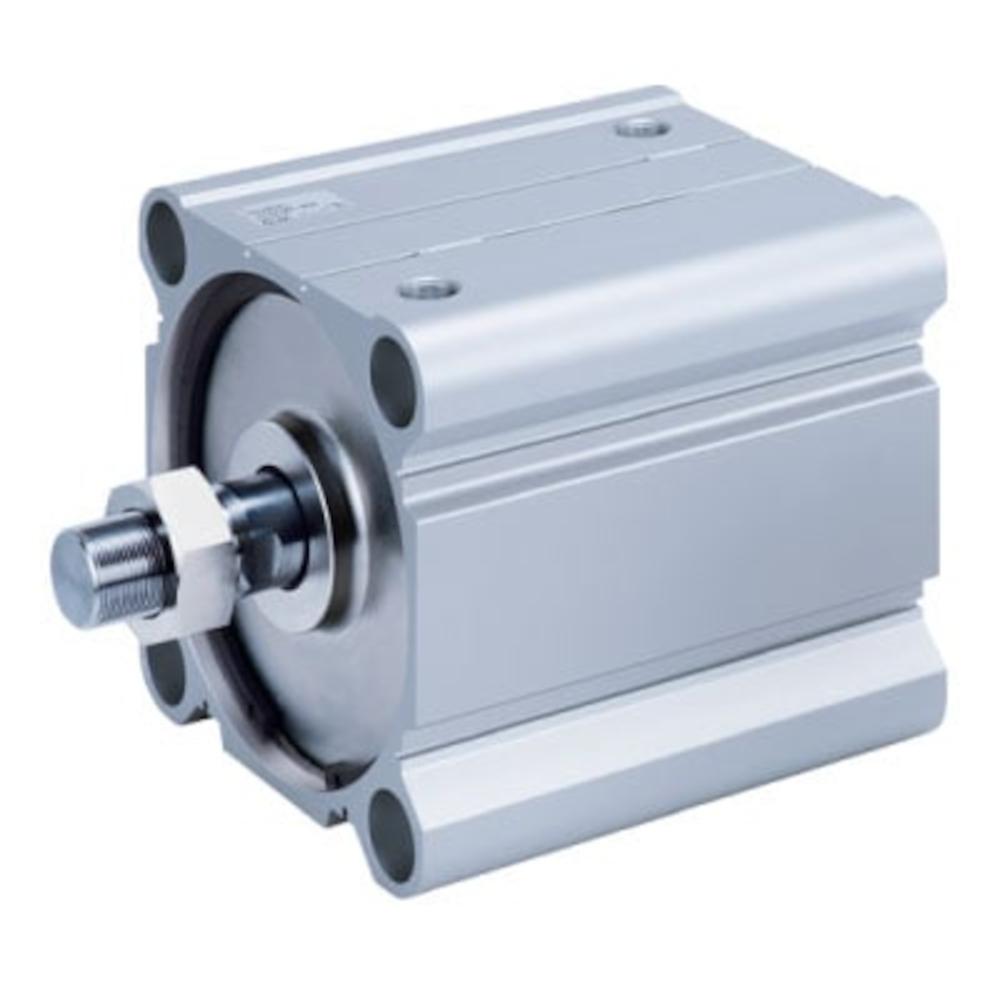

- SMC CQ2KB-DMZ kompaktcylinderen er en dobbeltvirkende pneumatisk cylinder med gevindboringer på begge sider og en stempelstang, der er beskyttet mod rotation.
- Antirotationsstempelstangen forhindrer rotation og muliggør præcis lineær bevægelse.
- Stempelstangenden er udstyret med et udvendigt gevind.
- Cylinderen er designet uden dæmpning og er beregnet som en kompakt serie til pneumatiske applikationer.
- Det gennemgående hul muliggør montering med gennemgående bolte direkte på monteringsfladen.
- Materialehus, stempel, topstykke - aluminiumlegering
- Stempelstangmateriale - stål
- Tætningsmateriale - NBR
- Funktion - Dobbeltvirkende, vridsikker stempelstang
- Medium - Trykluft
- Testtryk - 15 bar
- Maksimalt driftstryk - 10 bar
- Minimum driftstryk - 0,5 bar
- Omgivelses- og medietemperatur -10 til 70 °C (ikke frossen)
- Smøring - Ikke påkrævet (livstidssmurt)
- Stempelhastighed - 50 til 500 mm/s
- Dæmpning - Uden dæmpning
- Tilladt kinetisk energi - 0,15 til 0,77 J
- Stempelstangens rotationstolerance - ±0,8°
- Pneumatisk tilslutning - G 1/8" eller 1/4"
- Stempelstanggevind - udvendigt gevind M14 x 1,5 eller M18 x 1,5
- Bredde - 49,5 til 84 mm
- Højde - 45 til 77 mm
- Længde - 70,5 til 179,5 mm
- Vægt - 239 til 1460 g
