Indsatsområde
- CG1BN-SZ pneumatisk cylinder anvendes i applikationer, hvor automatisk nulstilling efter en arbejdscyklus er påkrævet.
- Typiske anvendelser omfatter klemme-, holde- og spændeanordninger inden for maskin- og anlægsteknik.
- Dette design er særligt velegnet til kompakte installationssteder med begrænset plads.

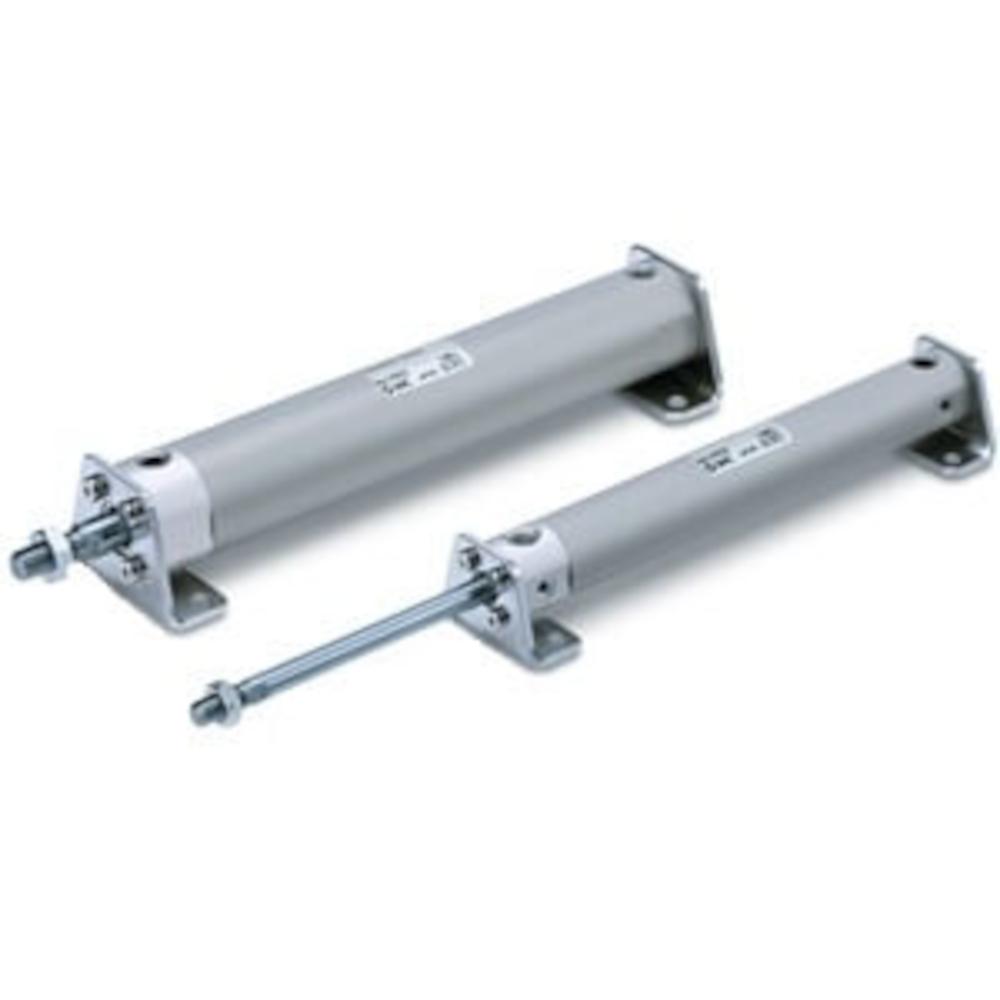

- Den enkeltvirkende pneumatiske cylinder CG1BN-SZ, der trækkes tilbage af fjederkraft, vender automatisk tilbage til sin udgangsposition efter udluftning.
- Elastisk dæmpning reducerer stød i slutningen af slaget og sikrer en jævn bevægelse.
- Det robuste aluminiumshus sikrer lang levetid med lave vedligeholdelseskrav.
- Cylinderen er korrosionsbestandig og designet til pålidelig drift i industrielle miljøer.
- Topstykke og cylinderrørmateriale: hårdanodiseret aluminiumlegering
- Stempelmateriale - Aluminiumlegering
- Stempelstangmateriale - kulstofstål
- Tætningsmateriale - NBR
- Funktionsprincip - enkeltvirkende, fjederkraften er trukket tilbage
- Medium - Trykluft
- Smørefedt - ikke påkrævet (livstidssmøring)
- Testtryk - 15 bar
- Maksimalt driftstryk - 10 bar
- Minimum driftstryk - 1,8 bar
- Omgivelses- og medietemperatur - uden signaltransmitter -10°C til 70°C (ikke frossen) / med signaltransmitter -10°C til 60°C (ikke frossen)
- Stempelhastighed - 50 til 1000 mm/s
- Dæmpning - elastisk
- Samling - Basisversion
- Diameter - 24 til 44 mm
- Længde - 181 til 430 mm
- Vægt - 170 til 1560 g
