Indsatsområde
- Den kompakte cylinder CDQ2WBTF-DZ anvendes i automationssystemer og samlefabrikker, hvor der kræves dobbeltsidede lineære bevægelser på et lille område.
- Dens kompakte design gør den velegnet til fastspænding, løft og positionering af enheder.
- Versionen uden dæmpning er ideel til applikationer med høje taktfrekvenser og korte bevægelsescyklusser.

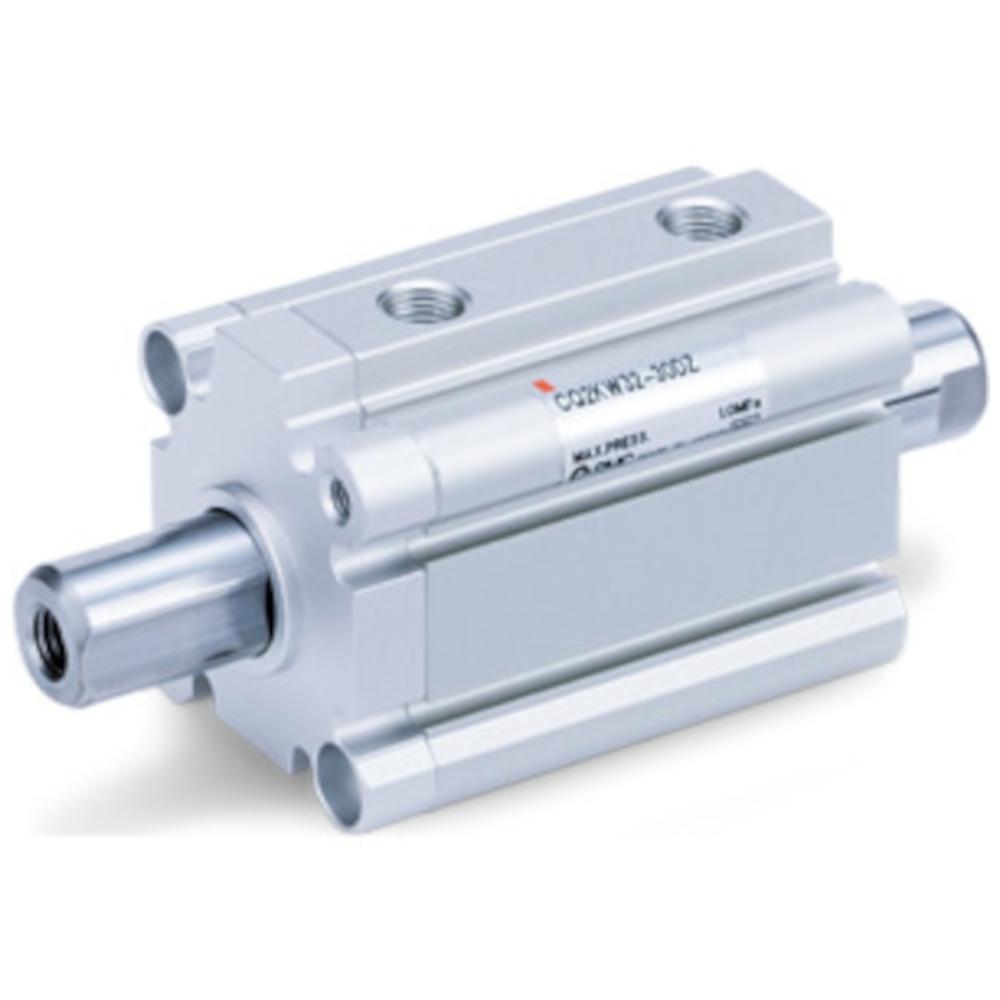

- Den dobbeltvirkende kompakte cylinder CDQ2WBTF-DZ med gennemgående stempelstang, indvendigt gevind og gennemgående boring tilbyder præcise bevægelser med jævn kraftfordeling på begge sider.
- Stempelstangen muliggør betjening fra begge sider, mens det indvendige gevind muliggør nem montering af tilbehør.
- Det gennemgående hul muliggør fleksibel montering på plane overflader.
- Versionen uden dæmpning er egnet til korte slag med direkte kraftoverførsel.
- Husmateriale - hårdanodiseret aluminiumlegering
- Stempelmateriale - Aluminiumlegering
- Stempelstangmateriale - stål, hårdforkromet
- Topstykkemateriale - anodiseret aluminiumlegering (stempeldiameter 32 og 40 mm) / støbt aluminium, forkromet, malet (stempeldiameter 50 til 100 mm)
- Materiale afstryger, tætninger - NBR
- Funktionsprincip - dobbeltvirkende, gennem stempelstang
- Medium - Trykluft
- Monteringstype - gennemgående hul (standard)
- Testtryk - 15 bar
- Maks. driftstryk - 10 bar
- Minimum driftstryk - 0,5 bar
- Omgivelses- og medietemperatur - Uden signaltransmitter -10 til 70 °C (ikke frossen) / Med signaltransmitter -10 til 60 °C (ikke frossen)
- Smørefedt - Ikke påkrævet (livstidssmøring)
- Dæmpning - uden dæmpning
- Stempelhastighed - 50 til 500 mm/s
- Pneumatisk tilslutning - G 1/8" til 3/8"
- Stempelstanggevind - indvendigt gevind M8 x 1,25 til M20 x 2,5
- Tilladt kinetisk energi - 0,15 til 2,27 J
- Stempeldiameter - 32 til 100 mm
- Slaglængde - 5 til 100 mm
- Bredde - 49,5 til 123,5 mm
- Højde - 45 til 117 mm
- Længde - 74,5 til 294,5 mm
- Vægt - 238 til 4289 g
