Indsatsområde
- CDQ2WATF-DZ kompaktcylinderen anvendes i produktions- og håndteringssystemer, hvor præcis og tovejsbevægelse er påkrævet.
- Takket være dens stabile montering er den velegnet til brug i klemme- og føringsenheder.
- Designet uden dæmpning muliggør høje cyklushastigheder med korte slaglængder.

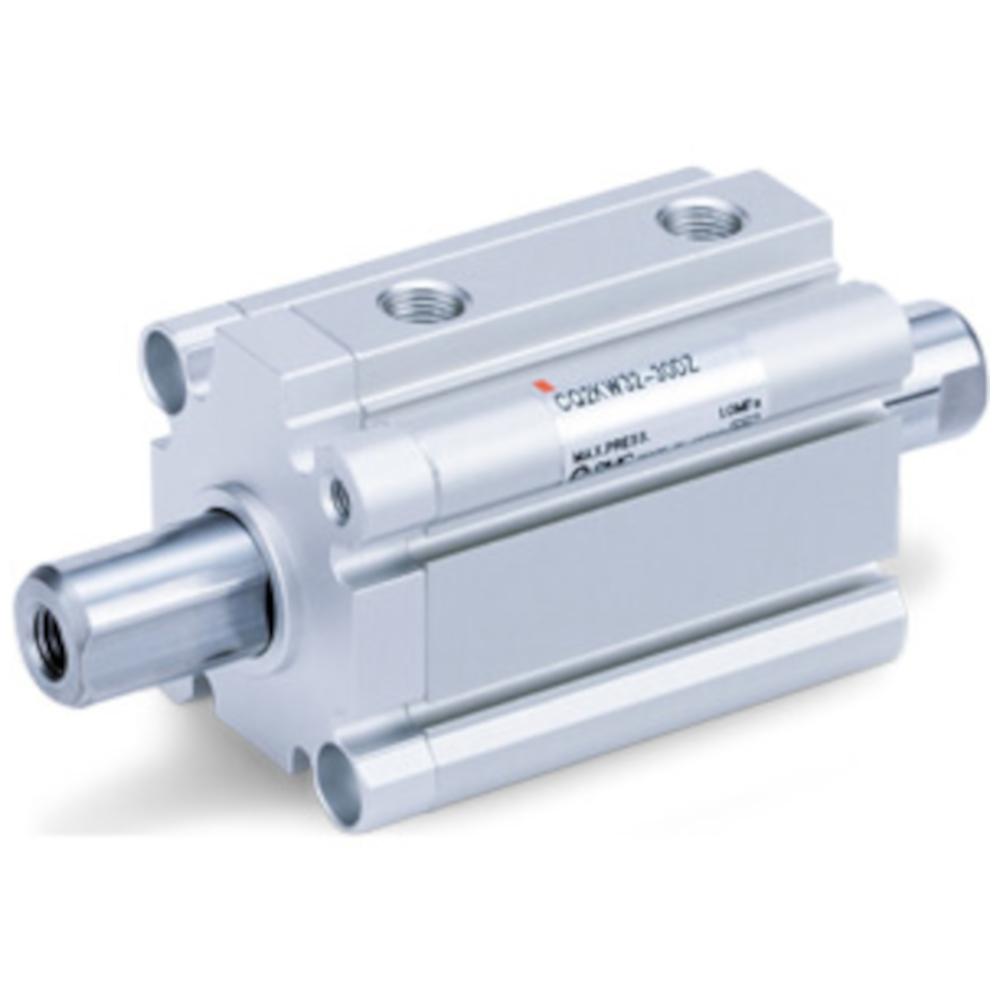

- Den dobbeltvirkende kompakte cylinder CDQ2WATF-DZ med gennemgående stempelstang, indvendigt gevind og gevindboring på begge sider tilbyder høj stabilitet og præcis bevægelseskontrol.
- Den kontinuerlige stempelstang sikrer en jævn kraftoverførsel på begge sider.
- Det indvendige gevind letter fastgørelsen af tilbehør, mens gevindhullerne muliggør sikker og vibrationsbestandig montering.
- Uden dæmpning er cylinderen designet til hurtige bevægelser med direkte kraftoverførsel.
- Husmateriale - hårdanodiseret aluminiumlegering
- Stempelmateriale - Aluminiumlegering
- Stempelstangmateriale - stål, hårdforkromet
- Topstykkemateriale - anodiseret aluminiumlegering (stempeldiameter 32 og 40 mm) / støbt aluminium, forkromet, malet (stempeldiameter 50 til 100 mm)
- Materiale afstryger, tætninger - NBR
- Funktionsprincip - dobbeltvirkende, gennem stempelstang
- Medium - Trykluft
- Monteringstype - gevindhul på begge sider
- Testtryk - 15 bar
- Maks. driftstryk - 10 bar
- Minimum driftstryk - 0,5 bar
- Omgivelses- og medietemperatur - Uden signaltransmitter -10 til 70 °C (ikke frossen) / Med signaltransmitter -10 til 60 °C (ikke frossen)
- Smørefedt - Ikke påkrævet (livstidssmøring)
- Dæmpning - uden dæmpning
- Stempelhastighed - 50 til 500 mm/s
- Pneumatisk tilslutning - G 1/8" til 3/8"
- Stempelstanggevind - indvendigt gevind M8 x 1,25 til M20 x 2,5
- Tilladt kinetisk energi - 0,15 til 2,27 J
- Stempeldiameter - 32 til 100 mm
- Slaglængde - 5 til 100 mm
- Bredde - 49,5 til 123,5 mm
- Højde - 45 til 117 mm
- Længde - 64,5 til 294,5 mm
- Vægt - 244 til 4334 g
