Indsatsområde
- CDQ2KATF-DZ kompaktcylinderen anvendes i automationsenheder, monteringsinventar og produktionsanlæg, hvor der kræves præcis og vridfri bevægelse.
- Den er velegnet til fastspænding, føring og positionering med faste monteringspunkter.
- Det kompakte design muliggør integration selv i trange rum.

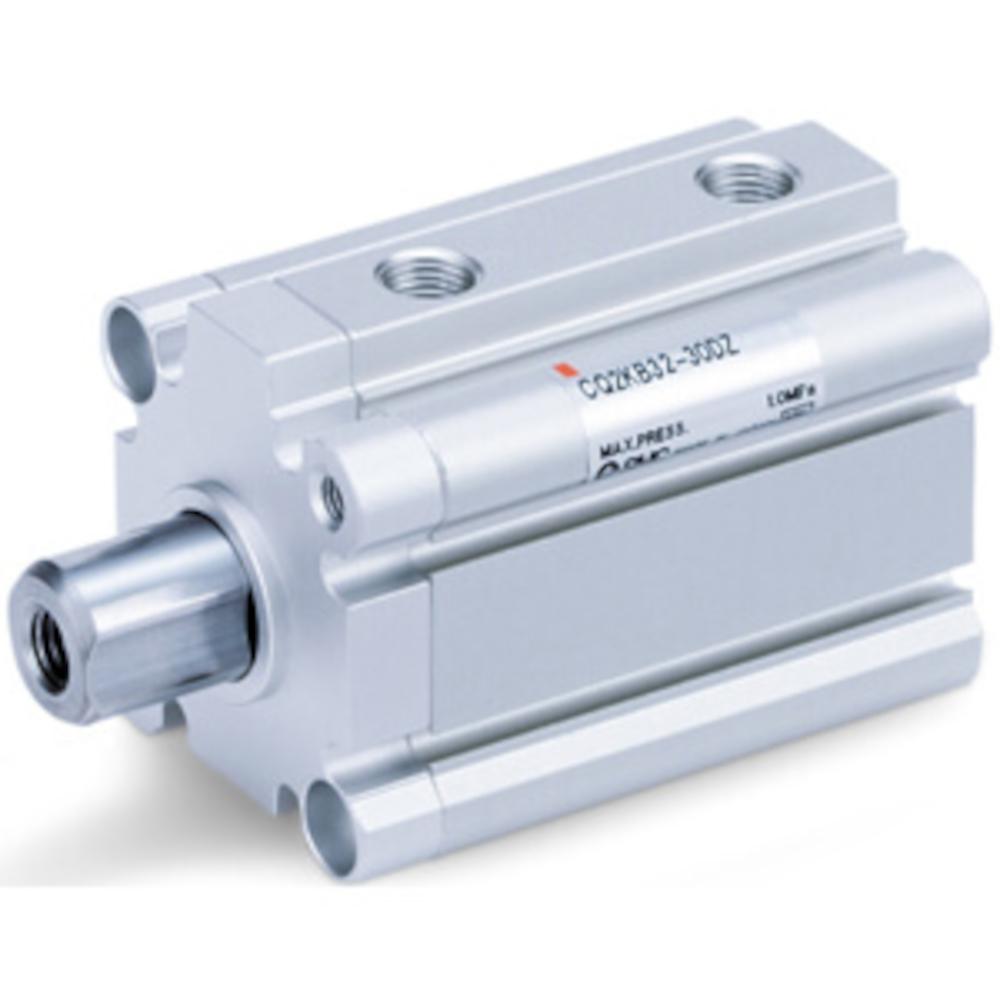

- Den dobbeltvirkende, rotationssikrede kompaktcylinder CDQ2KATF-DZ med stempelstang på den ene side og gevindboringer på begge sider tilbyder stabil og præcis fastgørelse i maskin- og fikstursystemer.
- Antirotationsstempelstangen er udstyret med et indvendigt gevind og forhindrer, at tilbehøret vrides, hvilket øger styringens pålidelighed under gentagne bevægelsescyklusser.
- Gevindhullerne på begge sider sikrer vibrationsbestandig montering i stive konstruktioner.
- Husmateriale - hårdanodiseret aluminiumlegering
- Stempelmateriale - Aluminiumlegering
- Stempelstangmateriale - stål, hårdforkromet
- Topstykkemateriale - anodiseret aluminiumlegering
- Tætningsmateriale - NBR
- Funktionsmåde - dobbeltvirkende, standard stempelstang
- Medium - Trykluft
- Monteringstype - gevindhul på begge sider
- Testtryk - 15 bar
- Maks. driftstryk - 10 bar
- Minimum driftstryk - 0,5 bar
- Stempelstangens rotationstolerance - ±0,8°
- Omgivelses- og medietemperatur - Uden signaltransmitter -10 til 70 °C (ikke frossen) / Med signaltransmitter -10 til 60 °C (ikke frossen)
- Smørefedt - Ikke påkrævet (livstidssmøring)
- Dæmpning - uden dæmpning
- Stempelhastighed - 50 til 500 mm/s
- Pneumatisk tilslutning - G 1/8" eller 1/4"
- Stempelstanggevind - indvendigt gevind M8 x 1,25 eller M10 x 1,5
- Tilladt kinetisk energi - 0,26 til 0,77 J
- Stempeldiameter - 40 til 63 mm
- Slaglængde - 5 til 100 mm
- Bredde - 57 til 84 mm
- Højde - 52 til 77 mm
- Længde - 51,5 til 154 mm
- Vægt - 246 til 1340 g
- Pris pr. stk.
