Indsatsområde
- CDQ2KBTF-DZ kompaktcylinderen anvendes i automationssystemer og håndteringsudstyr, hvor der kræves præcise lineære bevægelser uden vridning.
- Den er egnet til monterings- og spændeanordninger samt til applikationer med førte emneholdere.
- Dens kompakte design gør den ideel til brug i trange rum.

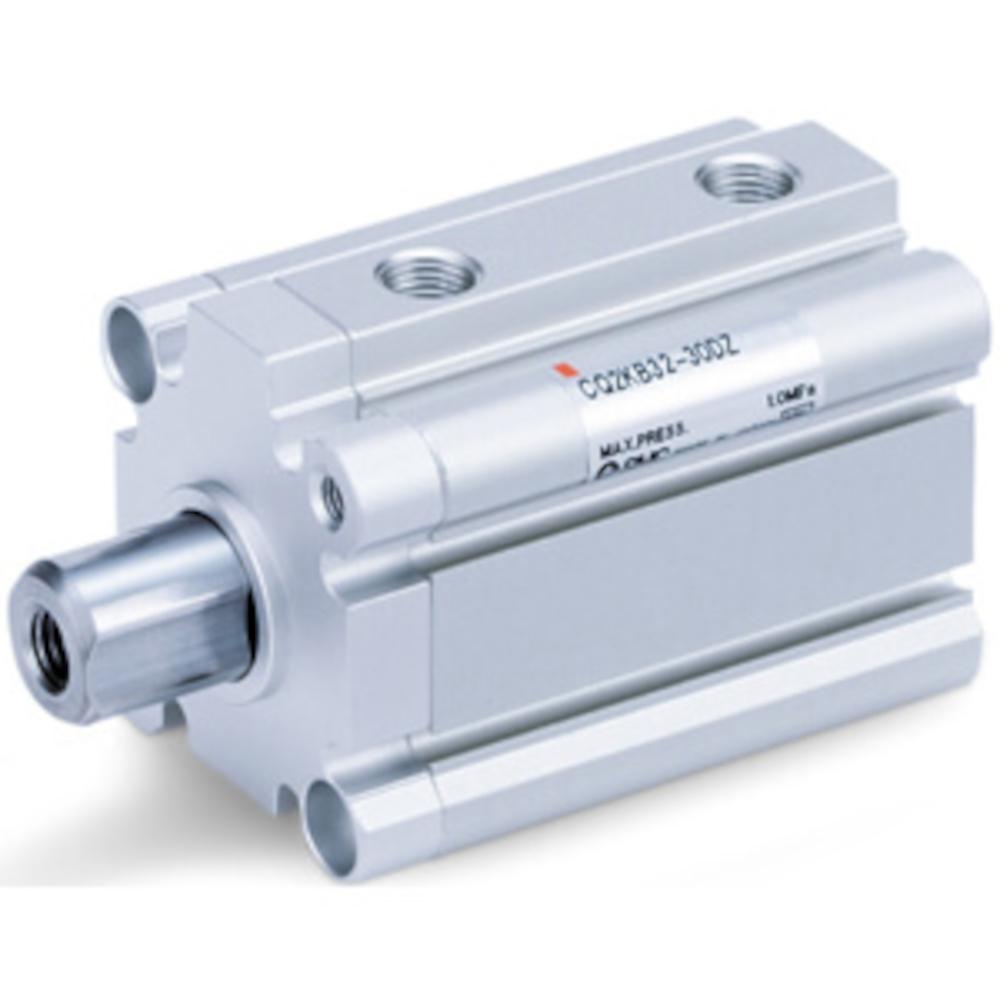

- Den dobbeltvirkende, rotationssikrede kompaktcylinder CDQ2KBTF-DZ med ensidet stempelstang og gennemgående boring sikrer præcise bevægelser uden slør, selv under sidebelastning.
- Antirotationsstempelstangen er udstyret med et indvendigt gevind og forhindrer uønskede rotationer og sikrer præcis føring af tilsluttede komponenter.
- Det gennemgående hul muliggør fleksibel montering på plane overflader ovenfra eller nedefra.
- Husmateriale - hårdanodiseret aluminiumlegering
- Stempelmateriale - Aluminiumlegering
- Stempelstangmateriale - stål, hårdforkromet
- Topstykkemateriale - anodiseret aluminiumlegering
- Tætningsmateriale - NBR
- Funktionsmåde - dobbeltvirkende, standard stempelstang
- Medium - Trykluft
- Monteringstype - gennemgående hul (standard)
- Testtryk - 15 bar
- Maks. driftstryk - 10 bar
- Minimum driftstryk - 0,5 bar
- Stempelstangens rotationstolerance - ±0,8°
- Omgivelses- og medietemperatur - Uden signaltransmitter -10 til 70 °C (ikke frossen) / Med signaltransmitter -10 til 60 °C (ikke frossen)
- Smørefedt - Ikke påkrævet (livstidssmøring)
- Dæmpning - uden dæmpning
- Stempelhastighed - 50 til 500 mm/s
- Pneumatisk tilslutning - M5 x 0,8; G 1/8" eller 1/4"
- Stempelstanggevind - indvendigt gevind M8 x 1,25 eller M10 x 1,5
- Tilladt kinetisk energi - 0,15 til 0,77 J
- Stempeldiameter - 32 til 63 mm
- Slaglængde - 5 til 100 mm
- Bredde - 49,5 til 84 mm
- Højde - 45 til 77 mm
- Længde - 54 til 154 mm
- Vægt - 227 til 1321 g
