Indsatsområde
- CDQ2ATF-DMZ kompaktcylinderen anvendes i håndteringssystemer og i fixturkonstruktion, hvor der kræves præcise, hurtige bevægelser.
- Designet er særligt velegnet til kompakte automatiseringsløsninger.
- Det bruges ofte i klemmesystemer og samlebånd.

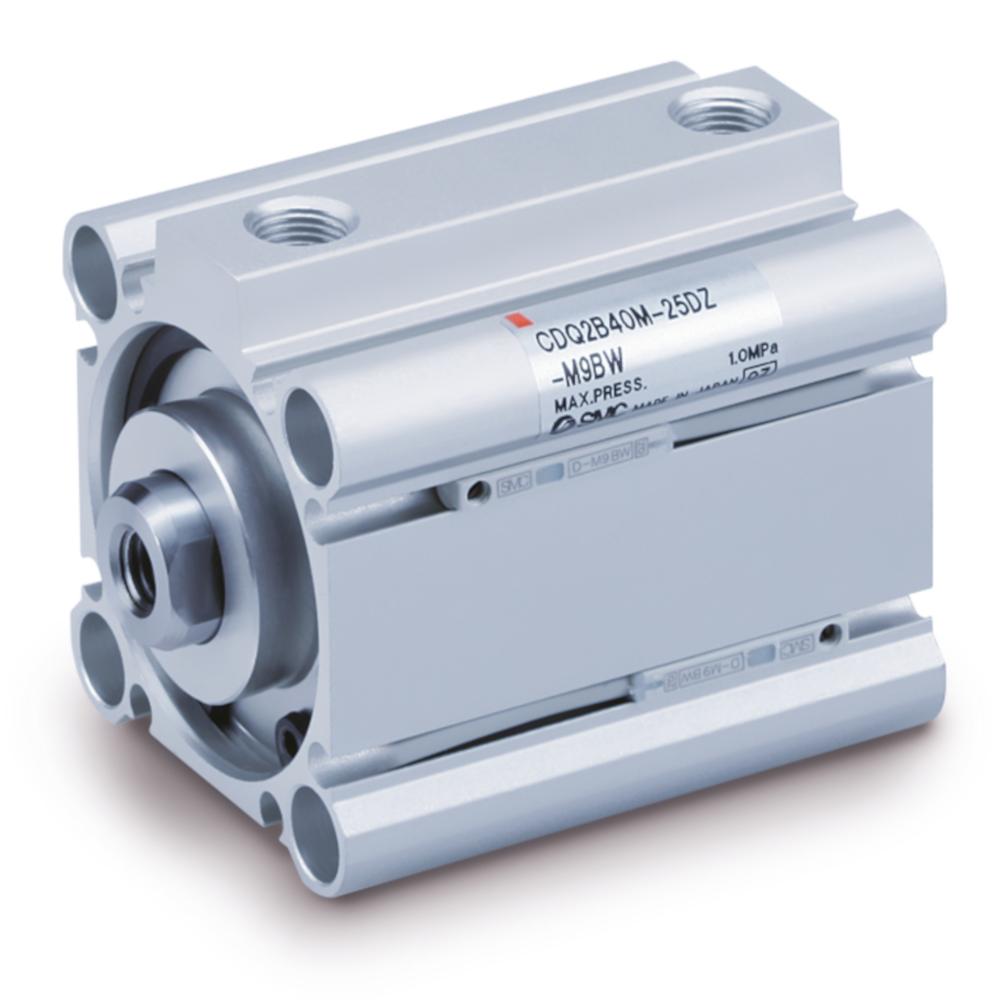

- CDQ2ATF-DMZ dobbeltvirkende kompaktcylinder med udvendigt gevind og gevindboring på begge sider er robust og kompakt i design.
- Det udvendige gevind muliggør direkte forbindelse til bevægelige komponenter, mens gevindhullet sikrer stabil montering.
- Versionen uden dæmpning tilbyder høje taktfrekvenser og præcis bevægelseskontrol.
- Husmateriale - hårdanodiseret aluminiumlegering
- Stempelmateriale - Aluminiumlegering
- Stempelstangmateriale - hårdforkromet stål
- Topstykkemateriale - anodiseret aluminiumlegering (stempeldiameter 32 og 40 mm) / støbt aluminium, forkromet, malet (stempeldiameter 50 til 100 mm)
- Tætningsmateriale - NBR
- Funktionsmåde - dobbeltvirkende, standard stempelstang
- Medium - Trykluft
- Monteringstype - gevindhul på begge sider
- Testtryk - 15 bar
- Maks. driftstryk - 10 bar
- Minimum driftstryk - 0,5 bar
- Omgivelses- og medietemperatur - Uden signaltransmitter: -10 til 70 °C (ikke frossen) / Med signaltransmitter: -10 til 60 °C (ikke frossen)
- Smørefedt - Ikke påkrævet (livstidssmøring)
- Dæmpning - uden dæmpning
- Stempelhastighed - 50 til 500 mm/s
- Pneumatisk tilslutning - G 1/8" til 3/8"
- Stempelstanggevind - udvendigt gevind M14 x 1,5 til M26 x 1,5
- Tilladt kinetisk energi - 0,15 til 2,27 J
- Stempeldiameter - 32 til 100 mm
- Slaglængde - 5 til 100 mm
- Bredde - 49,5 til 123,5 mm
- Højde - 45 til 117 mm
- Længde - 66,5 til 206,5 mm
- Vægt - 231 til 3762 g
