Indsatsområde
- Den kompakte cylinder CDQ2ATF-DCZ anvendes i samlebånd og automationsmoduler, hvor der kræves dæmpede bevægelser.
- Den er særligt velegnet til applikationer, der kræver høj repeterbarhed ved lave støjniveauer.
- Anvendes ofte i håndterings- og fastspændingsanordninger.

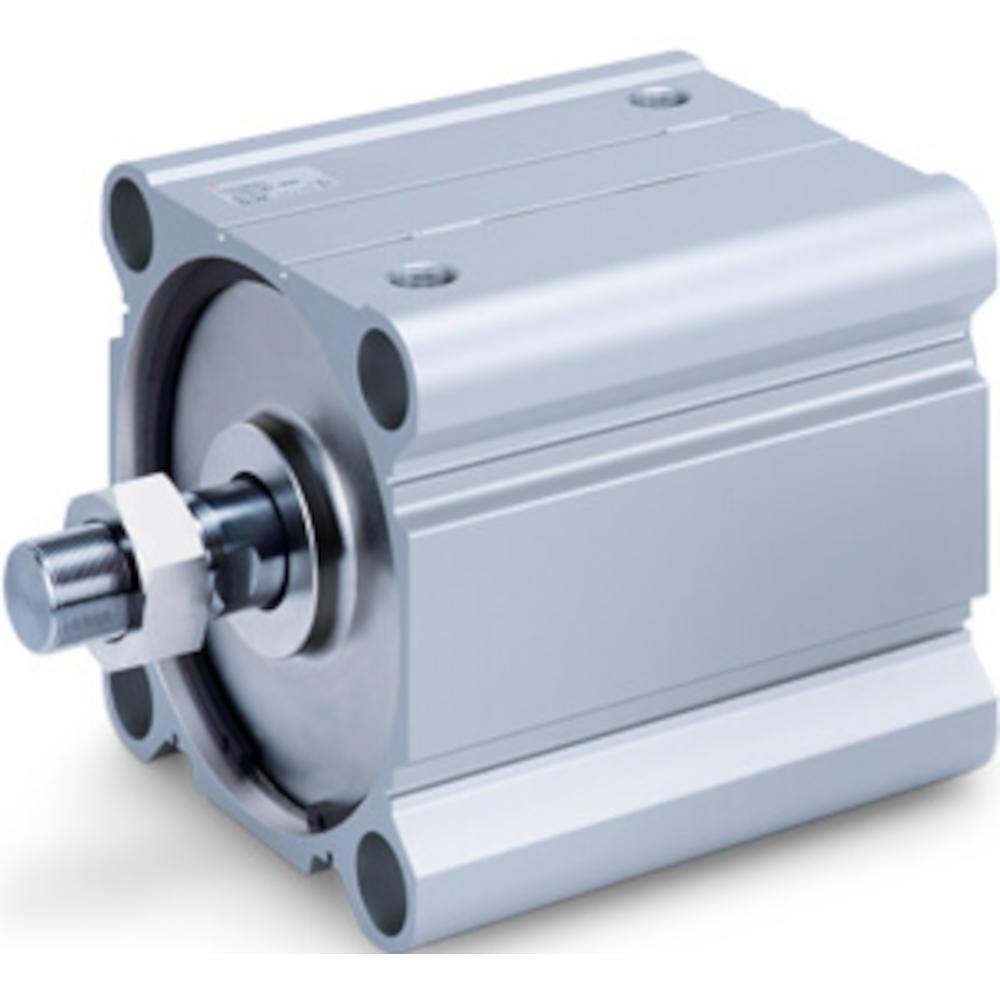

- Den dobbeltvirkende kompakte cylinder CDQ2ATF-DCZ med indvendigt gevind, elastisk dæmpning og gevindboring på begge sider sikrer en jævn bevægelse og samtidig stabil montering.
- Det indvendige gevind forenkler tilslutning med endeværktøjer, mens den elastiske dæmpning absorberer stød i endepositionerne.
- Aluminiumshuset giver en lang levetid.
- Husmateriale - hårdanodiseret aluminiumlegering
- Stempelmateriale - Aluminiumlegering
- Stempelstangmateriale - hårdforkromet stål
- Topstykkemateriale - anodiseret aluminiumlegering (stempeldiameter 32 og 40 mm) / støbt aluminium, forkromet, malet (stempeldiameter 50 til 100 mm)
- Dæmpning - Urethan
- Tætningsmateriale - NBR
- Funktionsmåde - dobbeltvirkende, standard stempelstang
- Medium - Trykluft
- Monteringstype - gennemgående hul (standard)
- Testtryk - 15 bar
- Maks. driftstryk - 10 bar
- Minimum driftstryk - 0,5 bar
- Omgivelses- og medietemperatur - Uden signaltransmitter -10 til 70 °C (ikke frossen) / Med signaltransmitter -10 til 60 °C (ikke frossen)
- Smørefedt - Ikke påkrævet (livstidssmøring)
- Dæmpning - elastisk dæmpning
- Stempelhastighed - 50 til 500 mm/s
- Pneumatisk tilslutning - G 1/8" til 3/8"
- Stempelstanggevind - indvendigt gevind M8 x 1,25 til M20 x 2,5
- Tilladt kinetisk energi - 0,29 til 4,54 J
- Stempeldiameter - 32 til 100 mm
- Slaglængde - 5 til 300 mm
- Bredde - 49,5 til 123,5 mm
- Højde - 45 til 117 mm
- Længde - 45 til 375 mm
- Vægt - 185 til 6679 g
