Varenr.:
854405087900
Indsatsområde
- Den pneumatiske ventil anvendes i pneumatiske styringer og er velegnet til applikationer med høje flowhastigheder, stabil konstruktion og hurtige koblingstider.

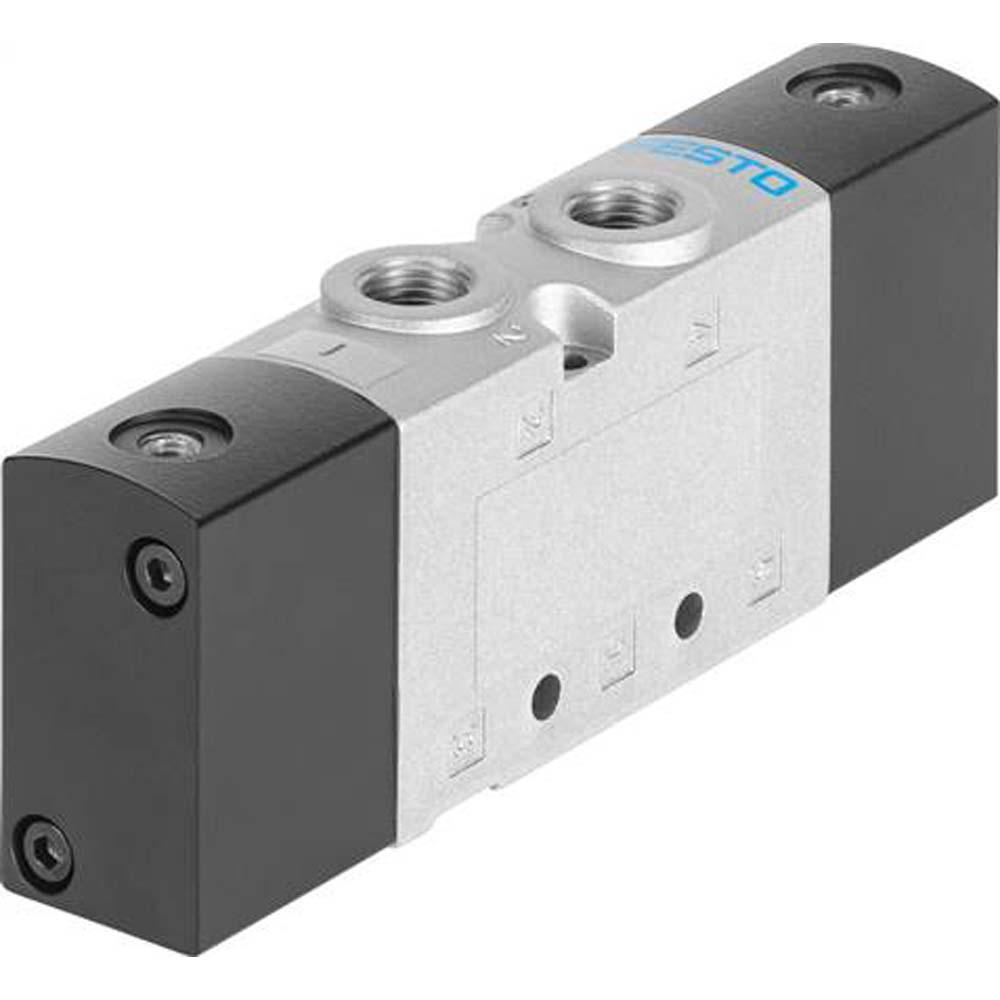

- VUWS-L20-B52-G18 pneumatisk ventil er en direkte styret 5/2 bistabil stempelskydeventil med en ventilstørrelse på 21 mm og G1/8 tilslutninger.
- Med en nominel flowhastighed på 700 l/min, en nominel diameter på 5,7 mm og en koblingstid på 6 ms er den designet til dynamiske reguleringsopgaver.
- Ventilen er vendbar, RoHS-kompatibel, egnet til renrum klasse 6 i henhold til ISO 14644-1 og opfylder kravene til stød- og vibrationsmodstand.
- Ventilfunktion - 5/2 bistabil
- Ventilstørrelse - 21 mm
- Nominel diameter - 5,7 mm
- Standard nominel flowhastighed (DIN 1343) - 700 l/min
- Pneumatisk tilslutning 1–5 - G1/8
- Pneumatisk arbejdstilslutning - G1/8
- Kontrollufttilførsel - intern
- Forbindelse af åndedrætsåbning - ikke fanget
- Manuel betjening - ingen
- Skattetype - direkte
- Udstødningsfunktion - justerbar
- Tætningsmateriale - HNBR, NBR
- Husmateriale - lakeret
- Stempelventilmateriale - smedejern aluminiumlegering
- Skruemateriale - stål, galvaniseret
- LABS-overholdelse - VDMA24364-B1/B2-L
- Monteringstype - med gennemgående hul
- Tætningsprincip - blødt
- Korrosionsbestandighedsklasse KBK - 2 – moderat korrosionsbelastning
- Strømningsretning - reversibel
- Aktueringstype - pneumatisk
- Kontroltryk - 1,5 til 10 bar
- Driftstryk - −0,9 til 10 bar
- Bemærkning vedrørende drifts-/styremediet - Smurt drift mulig (påkrævet for fortsat drift)
- Styremedium - trykluft i henhold til ISO 8573-1:2010 [7:4:4]
- Driftsmedium - trykluft i henhold til ISO 8573-1:2010 [7:4:4]
- Gitterdimension - ikke angivet
- Materialeinformation - RoHS-kompatibel
- Skiftetid - 6 ms
- Medium- og omgivelsestemperatur - −10 °C til 60 °C
- Dækning - positiv dækning
- Produktvægt - 175 g
- Konstruktivt design - stempelventil
- Renrumsklasse - Klasse 6 i henhold til ISO 14644-1
- Stødmodstand - FN 942017-5, skarphedsgrad 2
- Vibrationsmodstand - FN 942017-7, skarphedsgrad 2
- Eksplosionsbeskyttelse - følg instruktionerne i certifikatet (Zone 1)
- Godkendelse - c UL us – Anerkendt (OL)
- Installationsposition - enhver
