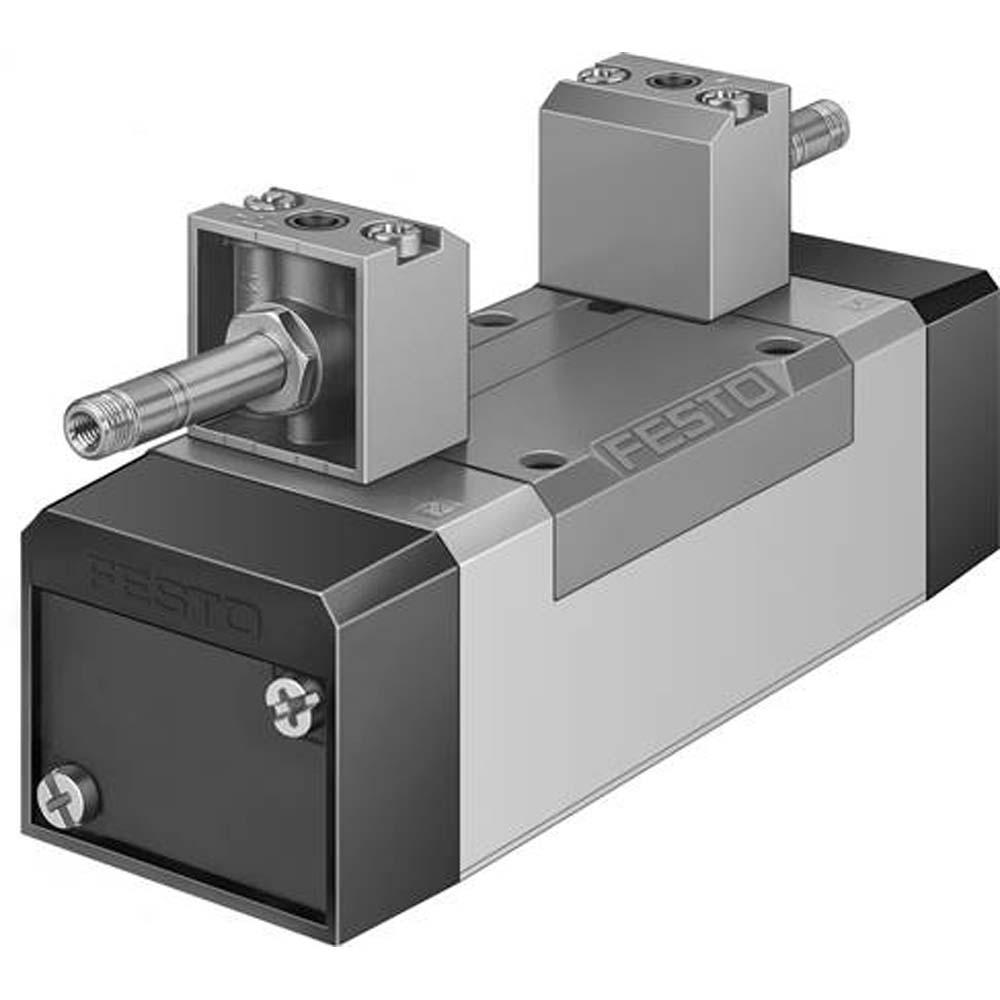

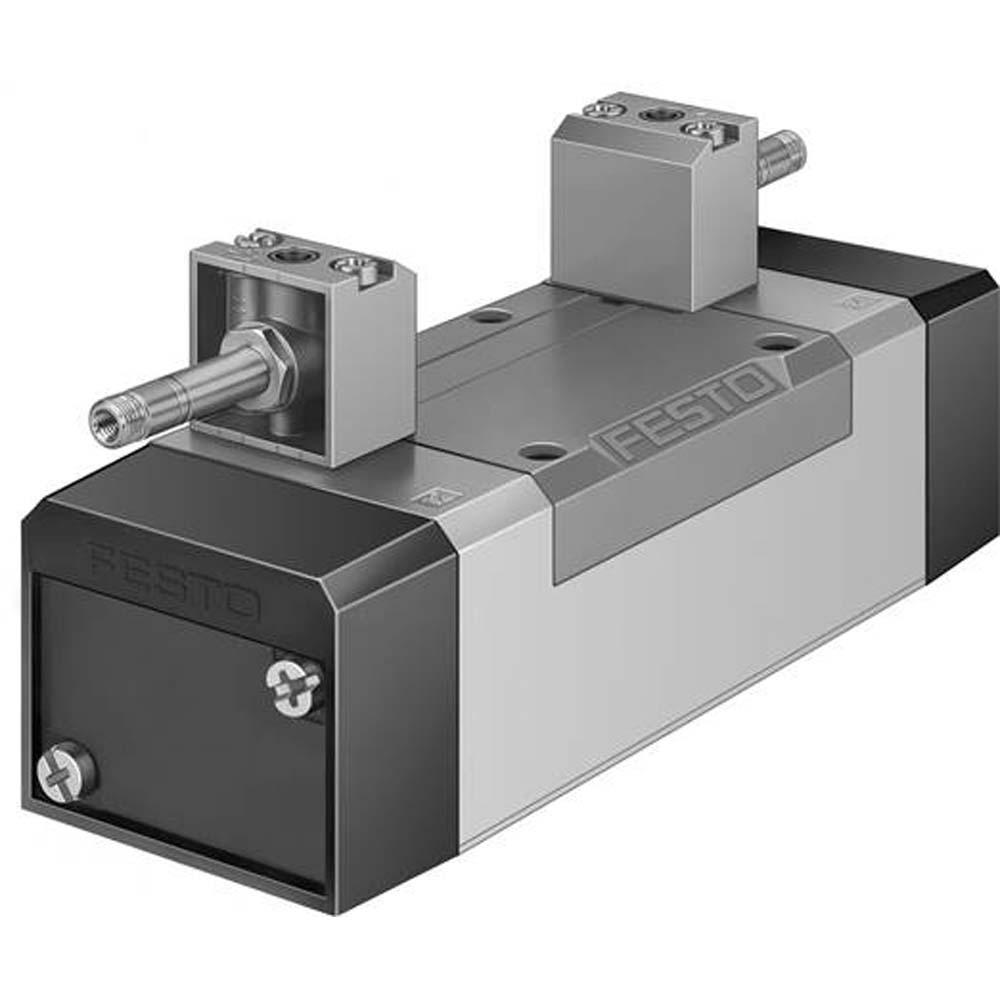

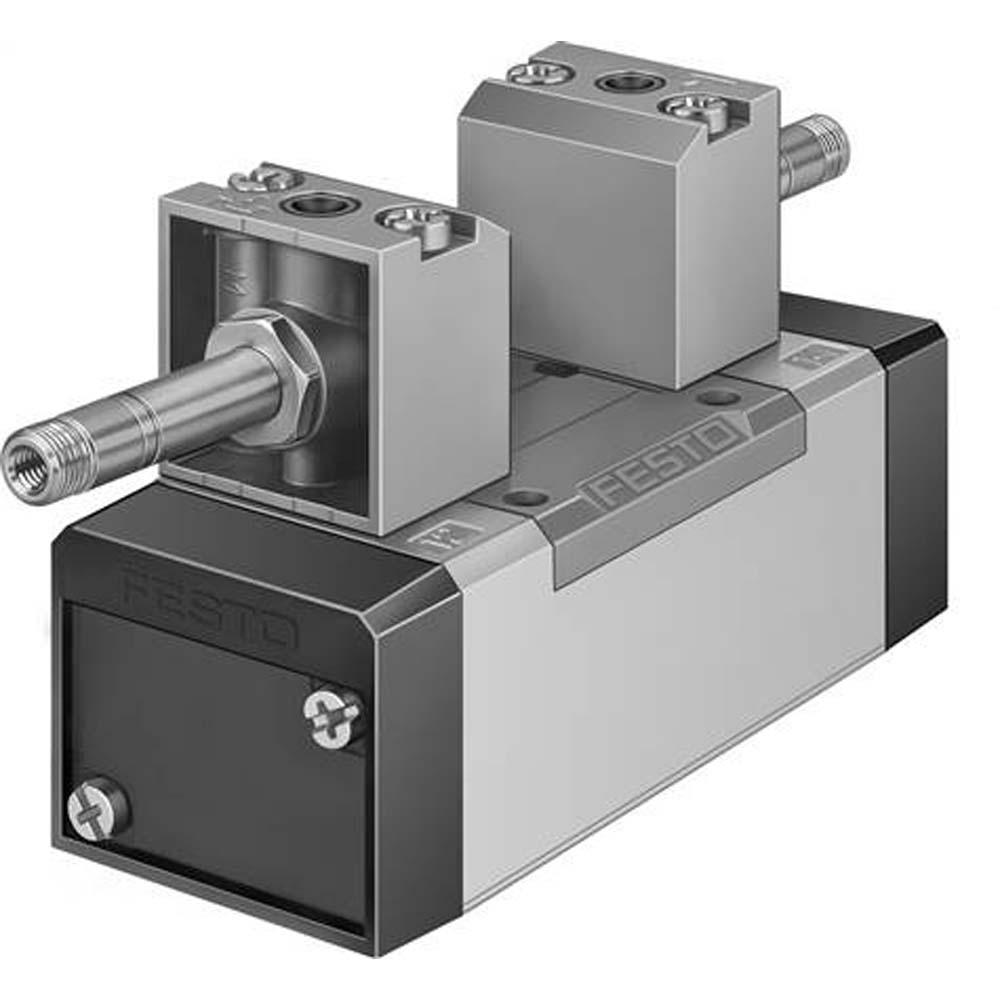

FESTO - MFH - magnetventil - 5/3-vejs, midterstilling ventileret - ISO størrelse 1 til 3 - pris pr.
(demo eksemplar)
Varenr.:
854025751011
Udførelse
| ISO størrelse | 3 (ATEX) |
| Styr lufttilførsel | ydre |
| ISO kode | 369 |
| Type | MFH-5/3B-D-3-SC-EX |
| Varenr. | 535986 |
Indsatsområde
- 5/3-vejs magnetventilen er ideel til brug med olieret og uolieret, filtreret trykluft. Afhængigt af versionen kan ventilen også anvendes i ATEX-området.
- Huset til 5/3-vejs magnetventilen med ventileret midterstilling er lavet af aluminium, tætningerne er lavet af NBR og HNBR. Ventilen kan installeres i enhver position. Den overholder ISO 5599-1 standarden. Ventilen er elektrisk betjent og nulstillet med en mekanisk fjeder.
- Husmateriale - trykstøbt aluminium
- Materialetætninger - HNBR, NBR
- Materialeoplysninger - RoHS-kompatibel
- Tætningsprincip - blød
- Ventilfunktion - 5/3 ventileret
- Strukturelt design - stempel-skyder
- Monteringsposition - evt
- Aktiveringstype - elektrisk
- Reset type - mekanisk fjeder
- El-tilslutning - via F-spole, bestilles separat
- Kontroltype - pilotstyret
- Driftsmedium - trykluft i henhold til ISO 8573-1:2010 [7:4:4]
- Kontrolmedium - trykluft i henhold til ISO 8573-1:2010 [7:4:4]
- Bemærkning til betjenings- og styremediet - Oliedrift mulig (nødvendig for videre drift)
- Søfartsklassifikation - se certifikat
- Styrelufttilførsel - intern eller ekstern
- Dækning - positiv dækning
- Udsugningsluftfunktion - kan drosles
- Flowretning - ikke-reversibel (intern pilotluftforsyning) eller reversibel (ekstern pilotluftforsyning)
- Manuel tilsidesættelse - med tilbehør, låsning, momentant
- Fastgørelsestype - på tilslutningsplade med gennemgående hul og nogle gange med skrue
- Overholder standarden - ISO 5599-1
- ISO-kode - 158, 169, 258, 269, 358 eller 369
- CE-mærke (se overensstemmelseserklæring) - i henhold til EU's eksplosionsbeskyttelsesdirektiv (ATEX)
- ATEX kategori gas - II 2G
- ATEX kategori støv - II 2D
- Ex omgivelsestemperatur - -5°C
- Extændingsbeskyttelsestype gas - Ex h IIC T4 Gb
- Eksplosionsbeskyttelsestype støv - Ex h IIIC T105°C Db
- Stødmodstand - stødtest med sværhedsgrad 2 i henhold til FN 942017-5 og EN 6006
- Vibrationsmodstand - transporttest med sværhedsgrad 1 i henhold til FN 942017-4 osv
- Beskyttelsesklasse - IP65
- Styreudsugningslufttilslutning 82 - M5
- Styreudsugningslufttilslutning 84 - M5
- Styrelufttilslutning 12 - tilslutningsplade størrelse 1 til 3 i henhold til ISO 5599-1
- Styrelufttilslutning 14 - tilslutningsplade størrelse 1 til 3 i henhold til ISO 5599-1
- Pneumatisk tilslutning 1 - tilslutningsplade størrelse 1 til 3 i henhold til ISO 5599-1
- Pneumatisk tilslutning 2 - tilslutningsplade størrelse 1 til 3 i henhold til ISO 5599-1
- Pneumatisk tilslutning 3 - tilslutningsplade størrelse 1 til 3 i henhold til ISO 5599-1
- Pneumatisk tilslutning 4 - tilslutningsplade størrelse 1 til 3 i henhold til ISO 5599-1
- Pneumatisk tilslutning 5 - tilslutningsplade størrelse 1 til 3 i henhold til ISO 5599-1
- Mellemtemperatur - -5°C til 40°C (kun ISO størrelse 1 Ex) eller -10°C til 60°C
- Omgivelsestemperatur - -5°C til 40°C
- Normalt nominelt flow - 1200 l/min (ISO størrelse 1), 2300 l/min (ISO størrelse 2), 4000 l/min (ISO størrelse 3)
- Maks. negativ testpuls for 1 signal - 3.700 µs
- Maks. positiv testpuls ved 0-signal - 2.200 µs
- Tændtid - 18, 35, 36 ms
- Frakoblingstid - 36, 69, 75 ms
- Driftstryk - -0,9 til 16 bar (ekstern pilotluftforsyning) eller 3 til 10 bar (intern pilotluftforsyning)
- Kontroltryk - 3 til 10 bar
- Støjniveau - 85 dB(A)
- Nominel diameter - 8,0 mm (ISO størrelse 1), 11,5 mm (ISO størrelse 2), 14,5 mm (ISO størrelse 3)
- Samlet bredde - 42 mm (ISO størrelse 1), 54 mm (ISO størrelse 2), 65 mm (ISO størrelse 3)
- Pitch - 43 mm (ISO størrelse 1), 56 mm (ISO størrelse 2), 71 mm (ISO størrelse 3)
- Produktvægt - 520 til 1040 g
Udførelse: (12)
grænse udvælgelse
ISO størrelse
Styr lufttilførsel
ISO kode
Type
Varenr.
| Artikel-nr. | ISO størrelse | Styr lufttilførsel | ISO kode | Type | Varenr. | pris ex. moms | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
854025751000 | 1 | indre | 158 | MFH-5/3B-D-1-C | 150984 |
|
||||
|
|||||||||||
|
854025751001 | 1 (ATEX) | indre | 158 | MFH-5/3B-D-1-C-EX | 535981 |
|
||||
|
|||||||||||
|
854025751002 | 1 | ydre | 169 | MFH-5/3B-D-1-SC | 152566 |
|
||||
|
|||||||||||
|
854025751003 | 1 (ATEX) | ydre | 169 | MFH-5/3B-D-1-SC-EX | 535984 |
|
||||
|
|||||||||||
|
854025751004 | 2 | indre | 258 | MFH-5/3B-D-2-C | 151856 |
|
||||
|
|||||||||||
|
854025751005 | 2 (ATEX) | indre | 258 | MFH-5/3B-D-2-C-EX | 535982 |
|
||||
|
|||||||||||
|
854025751006 | 2 | ydre | 269 | MFH-5/3B-D-2-SC | 151026 |
|
||||
|
|||||||||||
|
854025751007 | 2 (ATEX) | ydre | 269 | MFH-5/3B-D-2-SC-EX | 535985 |
|
||||
|
|||||||||||
|
854025751008 | 3 | indre | 358 | MFH-5/3B-D-3-C | 151875 |
|
||||
|
|||||||||||
|
854025751009 | 3 (ATEX) | indre | 358 | MFH-5/3B-D-3-C-EX | 535983 |
|
||||
|
|||||||||||
|
854025751010 | 3 | ydre | 369 | MFH-5/3B-D-3-SC | 151036 |
|
||||
|
|||||||||||
|
|
854025751011 | 3 (ATEX) | ydre | 369 | MFH-5/3B-D-3-SC-EX | 535986 |
|
||||
|
|||||||||||
